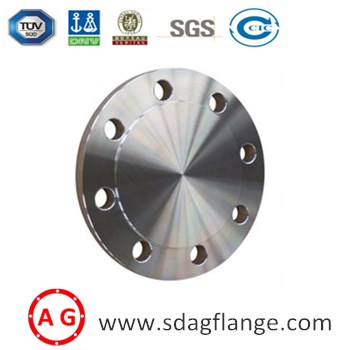

Renkantis akląjį flanšą vamzdynų sistemai, svarbu suprasti atitinkamus pramonės standartus, kad būtų užtikrintas saugumas, suderinamumas ir ilgalaikis veikimas. Kaip pagrindinis komponentas, naudojamas sandarinti dujotiekio ar indo galą, aklinas flanšas turi atitikti griežtas specifikacijas, kad būtų galima valdyti slėgį, temperatūrą ir aplinkos sąlygas. Žemiau pateikiame esminius standartus ir parametrus, kurie apibrėžia aukštos kokybės žaliuzių flanšą.
Aklieji flanšai gaminami pagal tarptautiniu mastu pripažintus standartus, kad būtų užtikrintas vienodumas ir patikimumas. Tarp plačiausiai priimtų standartų yra šie:
ASME B16.5: Šis standartas apima iki 24 colių vamzdžių flanšų, įskaitant akliuosius flanšus, matmenis, leistinus nuokrypius ir slėgio bei temperatūros įvertinimus.
ASME B16.47: Taikoma didesniems akliesiems flanšams (daugiau nei 24 colių), šis standartas nurodo A ir B serijų flanšų reikalavimus.
ASTM A105/A105M: standartinė medžiagų specifikacija, naudojama anglinio plieno komponentamsaklieji flanšai.
EN 1092-1: Europos standartas flanšams, kuriame pateikiami apibrėžimai, tipai ir matmenys.
MSS SP-44: Pagrindinis dėmesys skiriamas plieninių vamzdynų flanšams, įskaitant žaliuzių tipus, skirtus aukšto slėgio darbams.
Šie standartai užtikrina, kad kiekvienas aklinas flanšas būtų pagamintas laikantis vienodos kokybės ir veikimo charakteristikų.
Vertindami akląjį flanšą, atsižvelkite į šiuos parametrus, kad įsitikintumėte, jog jis atitinka jūsų projekto reikalavimus:
Medžiagos klasės:
Anglies plienas: ASTM A105, A350 LF2
Nerūdijantis plienas: ASTM A182 F304, F316
Legiruotasis plienas: ASTM A182 F11, F22
Slėgio reitingai:
Aklieji flanšai vertinami pagal jų gebėjimą atlaikyti slėgį tam tikroje temperatūroje. Įprasti įvertinimai apima:
150 PSI
300 PSI
600 PSI
900 PSI
1500 PSI
2500 PSI
Matmenys:
Pagrindiniai matmenų parametrai yra išorinis skersmuo, varžto apskritimo skersmuo ir storis. Žemiau yra įprastų dydžių nuorodų lentelė:
| Dydis (NPS) | Išorinis skersmuo (OD) | Varžto apskritimo skersmuo | Storis | Varžtų skylių skaičius |
|---|---|---|---|---|
| 1/2 | 3,75 colio | 2,38 colio | 0,44 colio | 4 |
| 2 | 6,00 colio | 4,75 colio | 0,69 colio | 8 |
| 4 | 9.00 colio | 7,50 colio | 0,88 colio | 8 |
| 8 | 13,50 colio | 11,75 colio | 1,25 colio | 12 |
| 12 | 19.00 in | 17.00 in | 1,62 colio | 16 |
| 16 | 22,50 colio | 20,25 colio | 1,88 colio | 20 |
Veido tipai:
Pakeltas veidas (RF)
Plokščias veidas (FF)
Žiedo tipo jungtis (RTJ)
Kiekvienas aklas flanšas sukurtas taip, kad atitiktų konkrečias vamzdynų konfigūracijas ir eksploatacinius poreikius. Tinkamas medžiagų pasirinkimas ir matmenų standartų laikymasis yra labai svarbūs, norint užtikrinti sandarumą ir patvarumą.
Aklas flanšas dažniausiai naudojamas tokiose pramonės šakose kaip nafta ir dujos, chemijos apdorojimas, vandens valymas ir energijos gamyba. Renkantis akląjį flanšą, visada patikrinkite, ar jis atitinka atitinkamus ASME, ASTM arba EN standartus. Be to, užtikrinkite suderinamumą su vamzdžio medžiaga ir terpės sąlygomis (pvz., korozinėje aplinkoje gali prireikti nerūdijančio plieno arba padengtų flanšų).
Apibendrinant galima pasakyti, kad aklųjų flanšų standartų ir parametrų supratimas padeda priimti pagrįstus sprendimus dėl infrastruktūros projektų. Laikinam sandarinimui ar nuolatiniam izoliavimui, gerai pagamintas aklinas flanšas užtikrina sistemos vientisumą ir saugumą.
